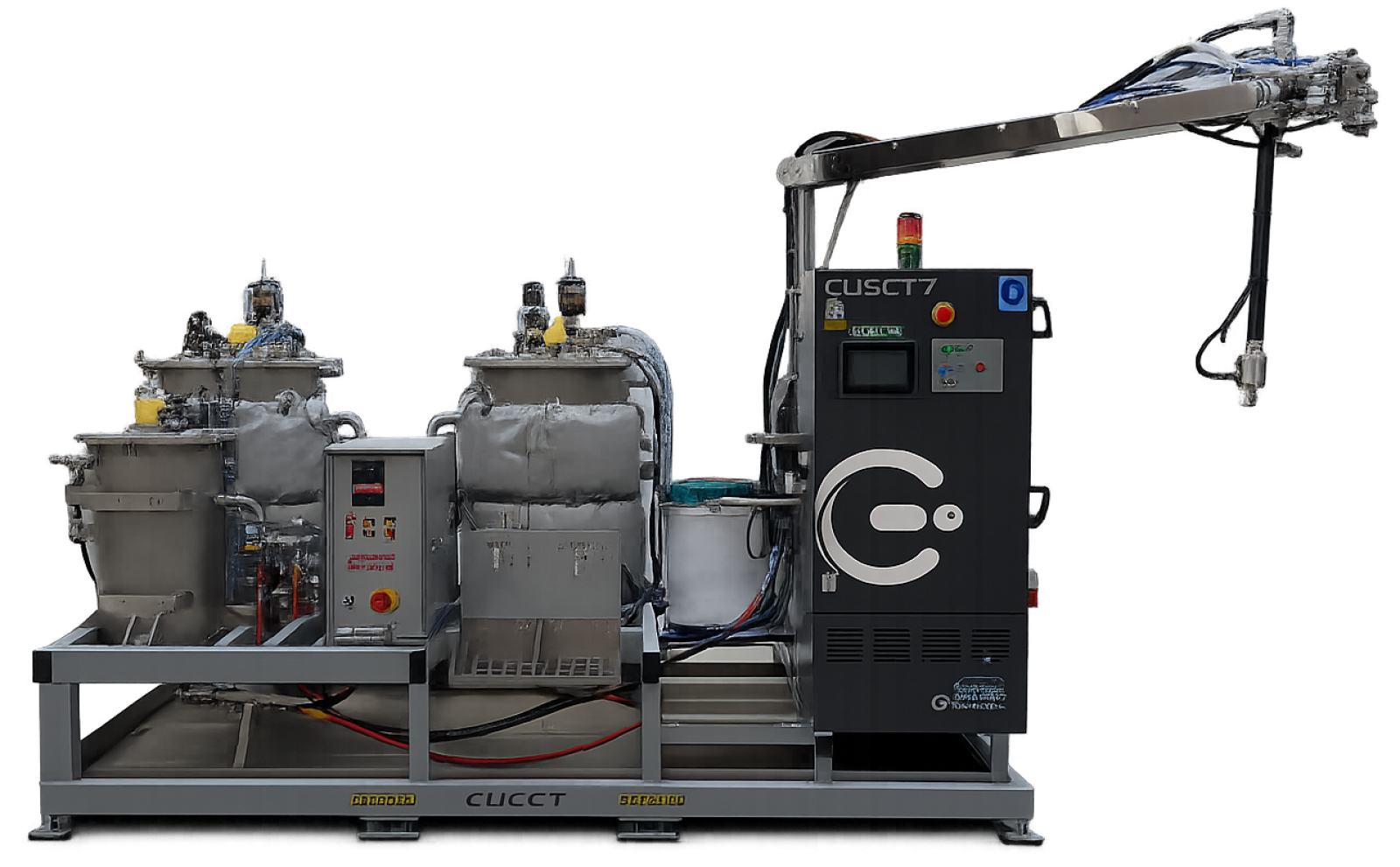

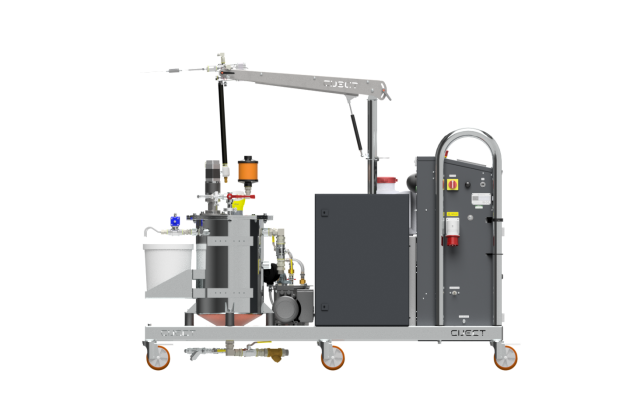

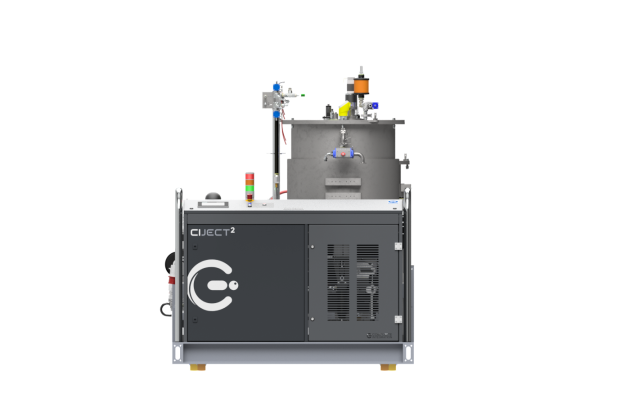

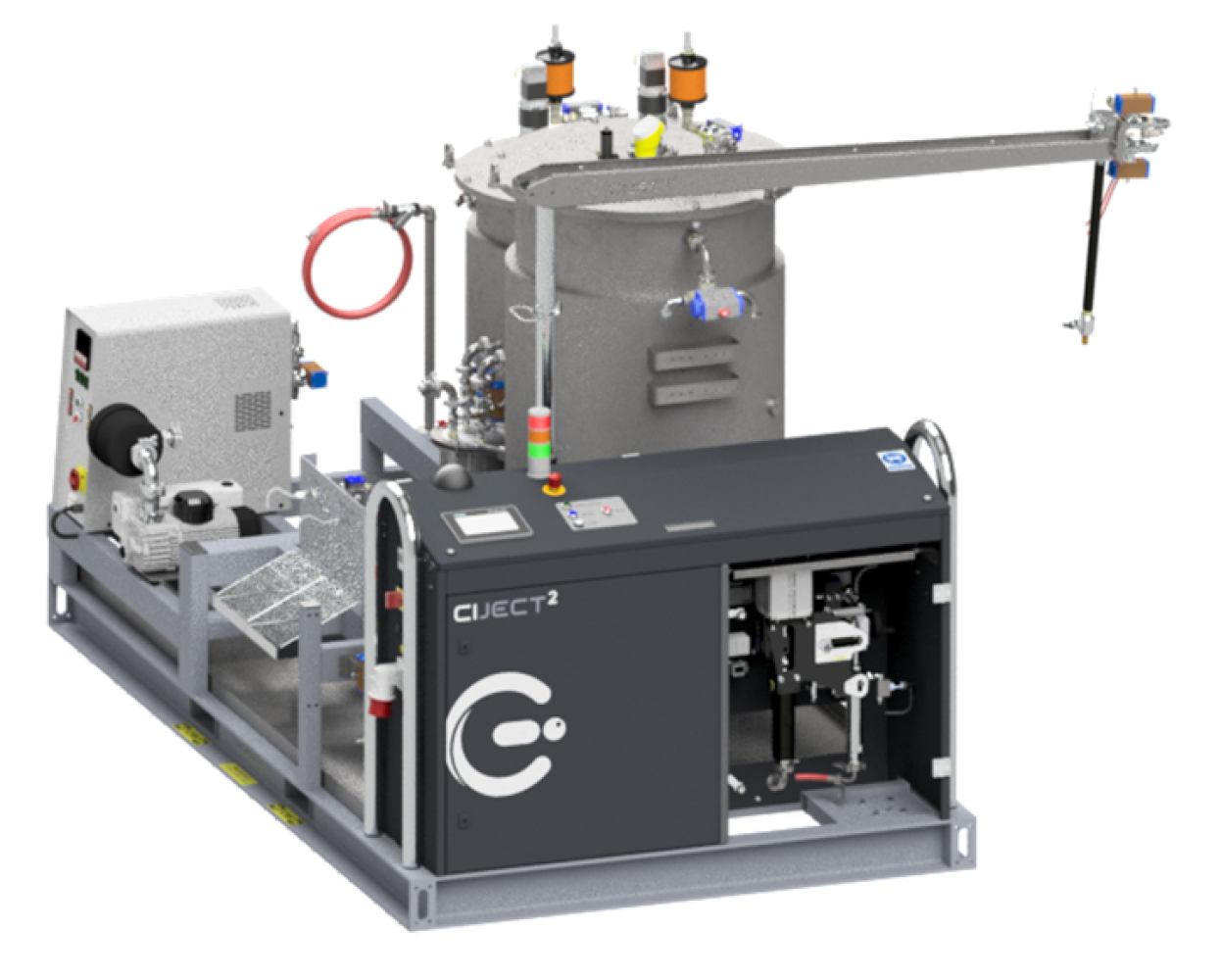

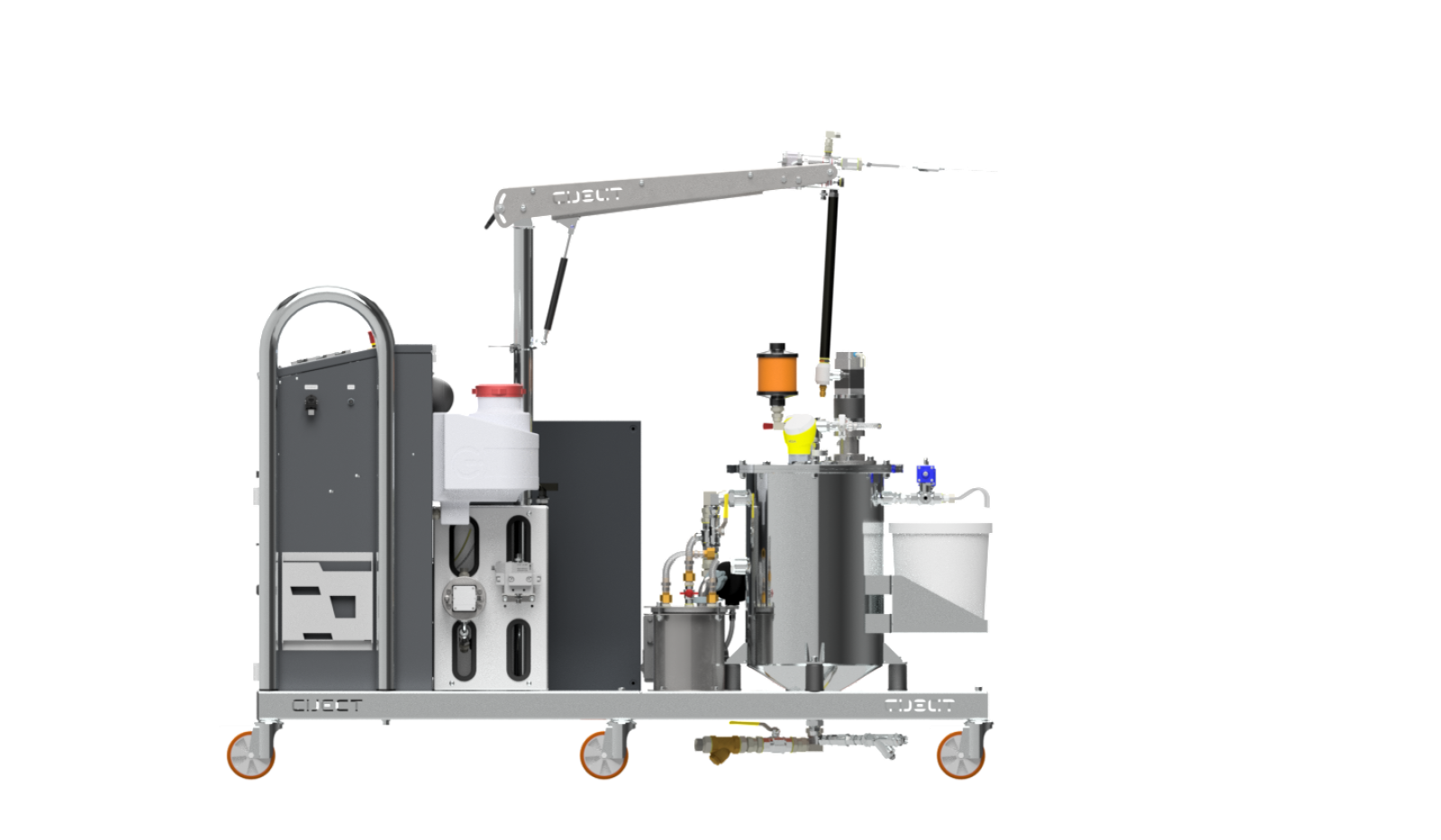

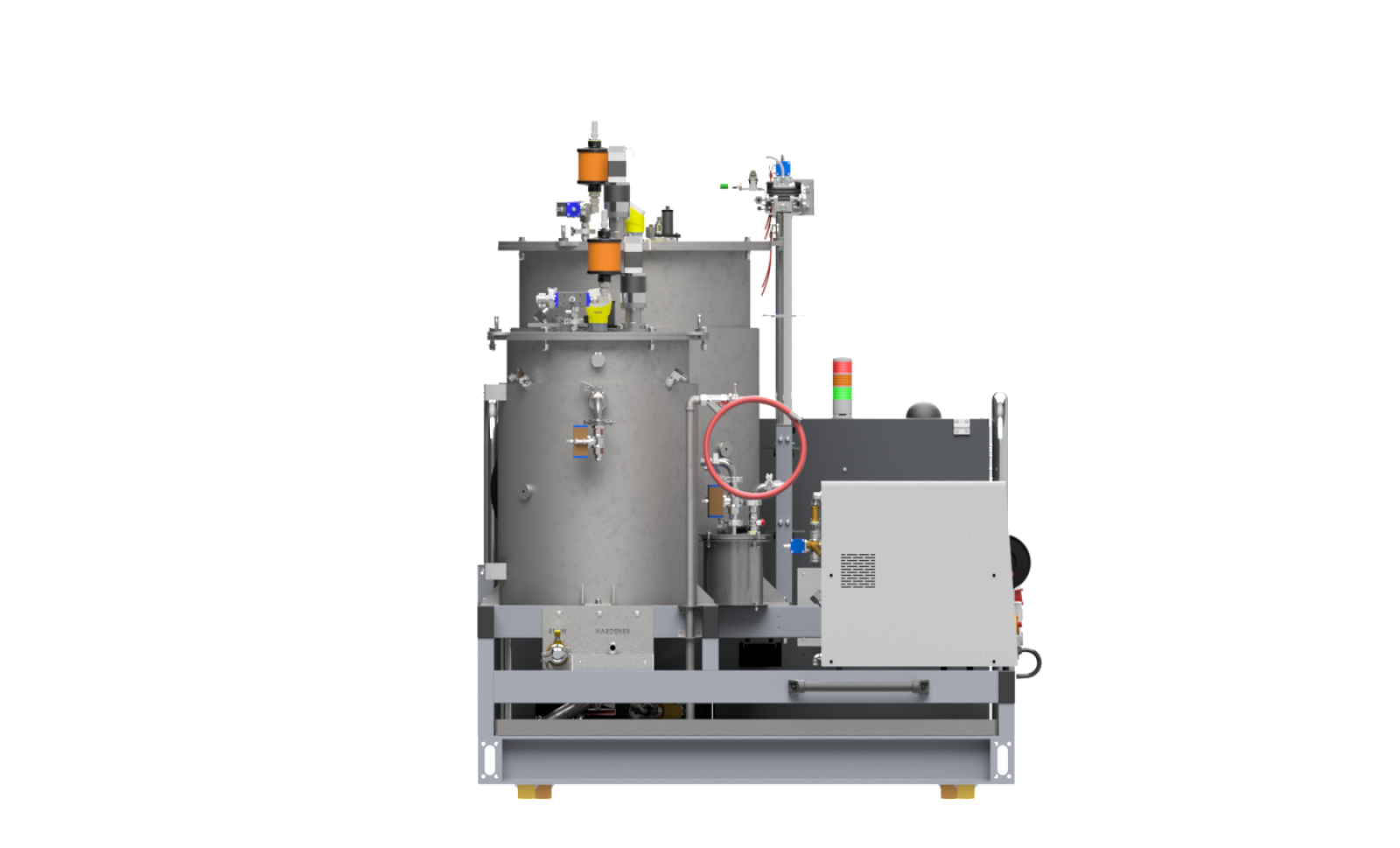

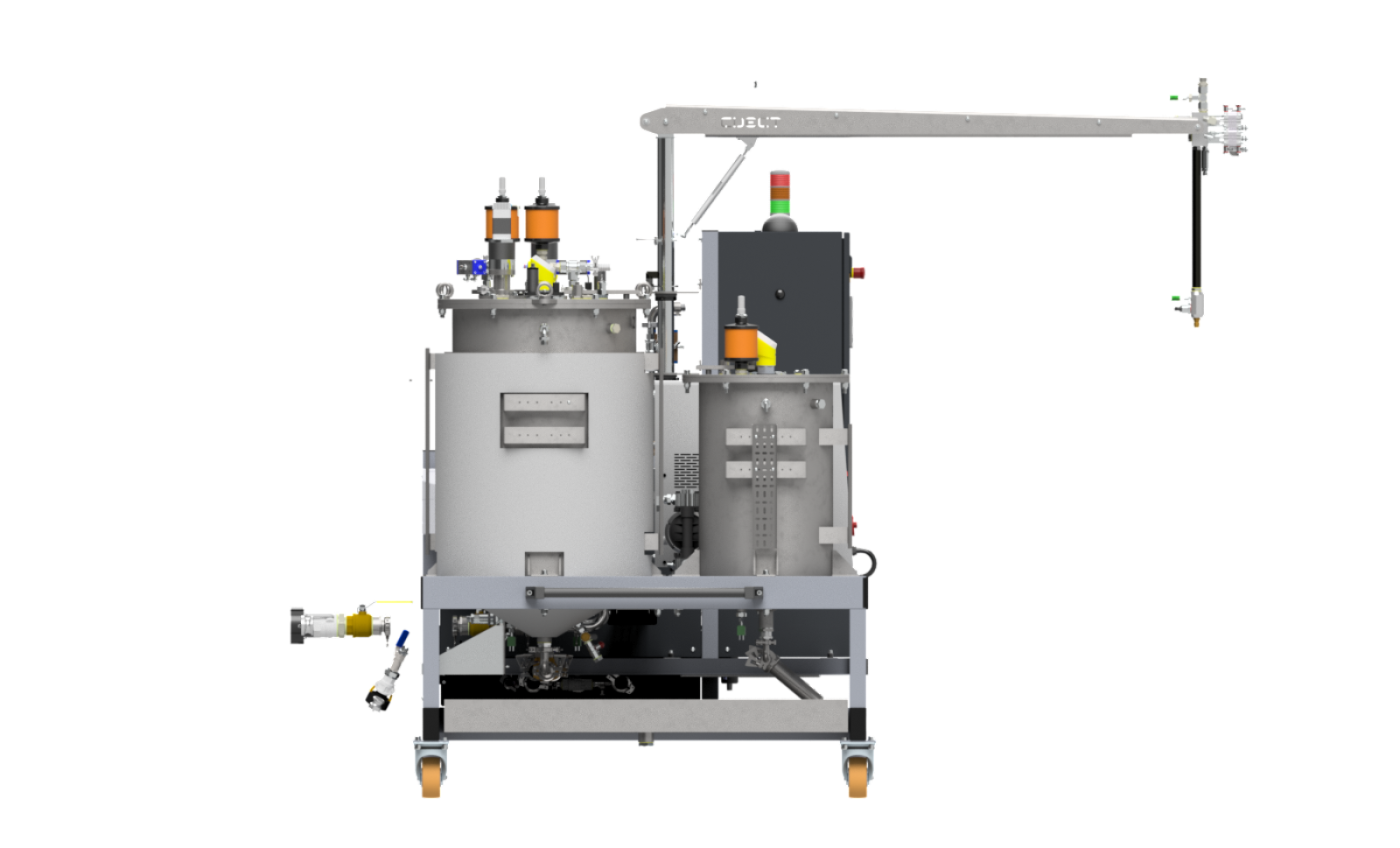

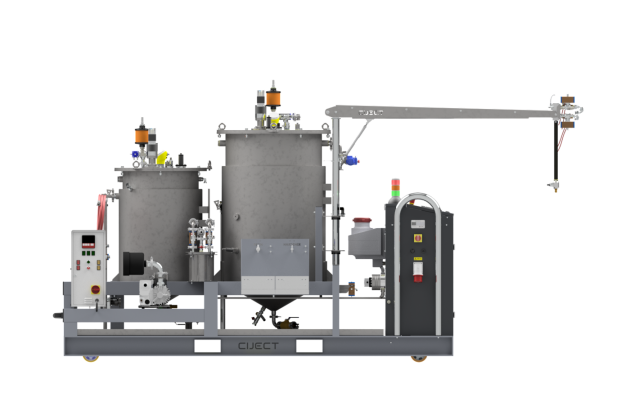

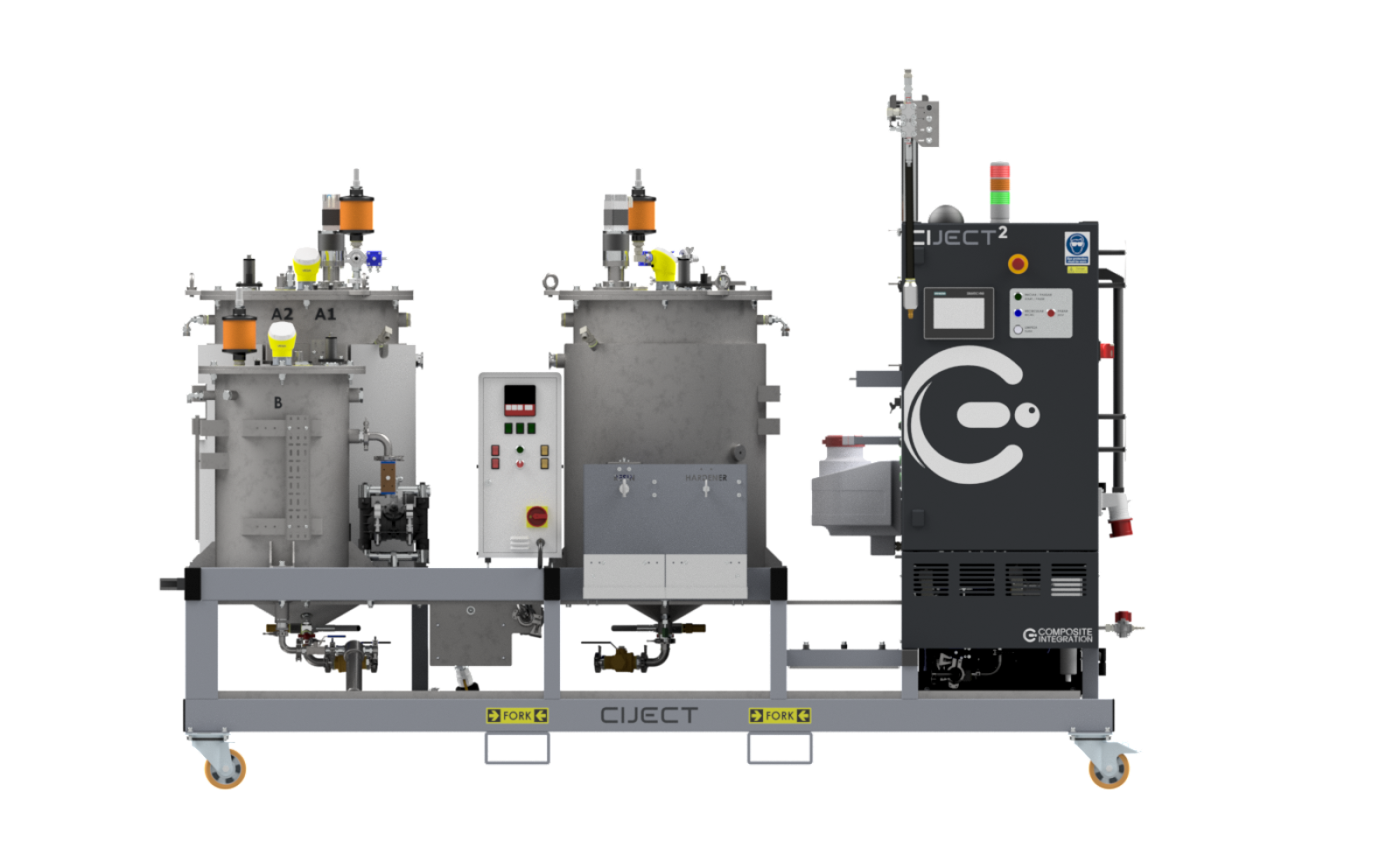

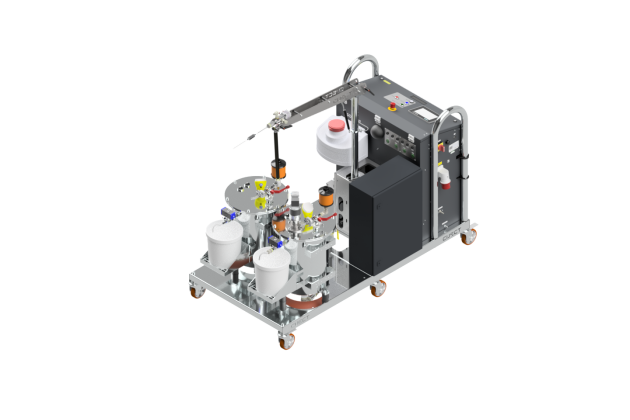

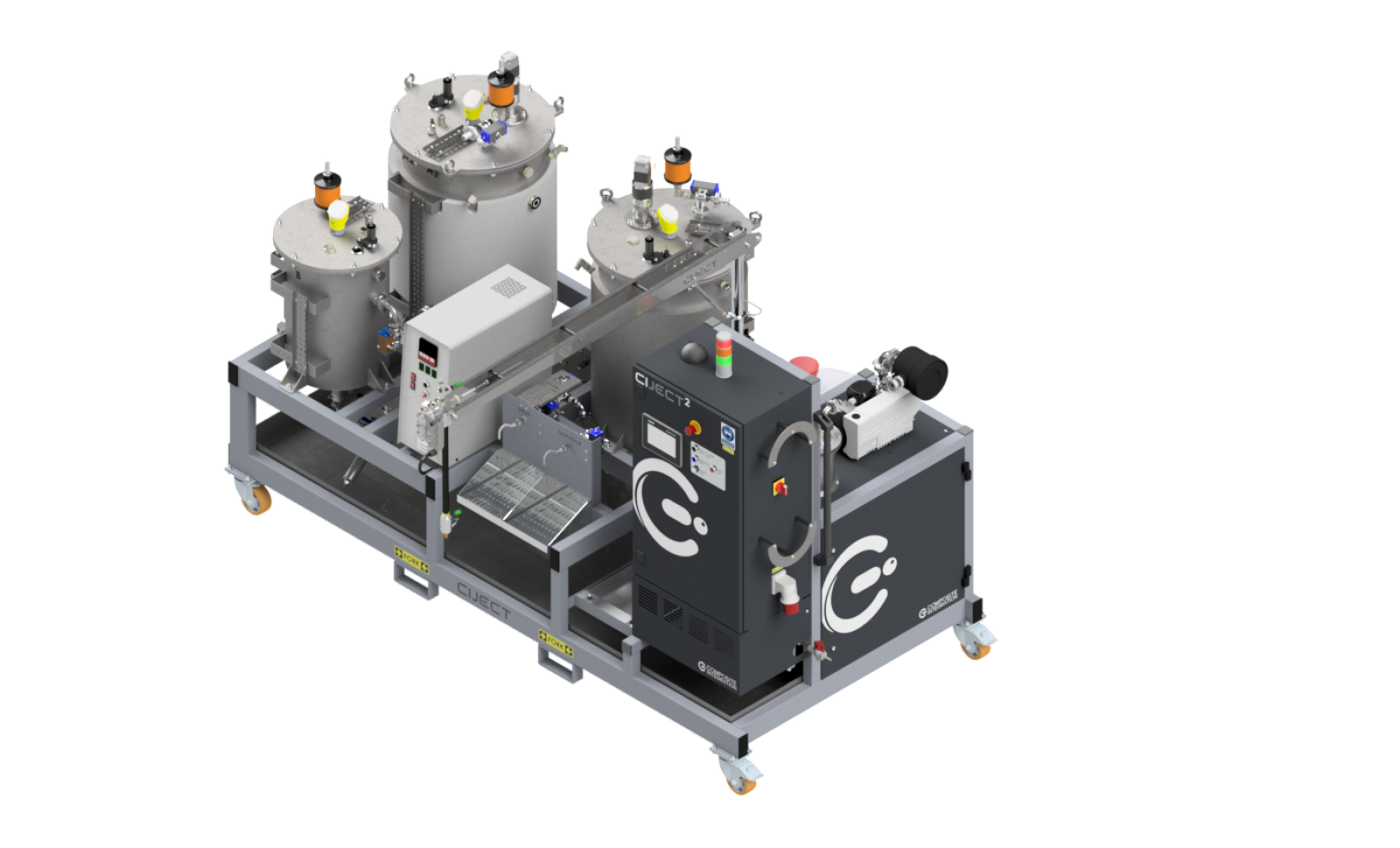

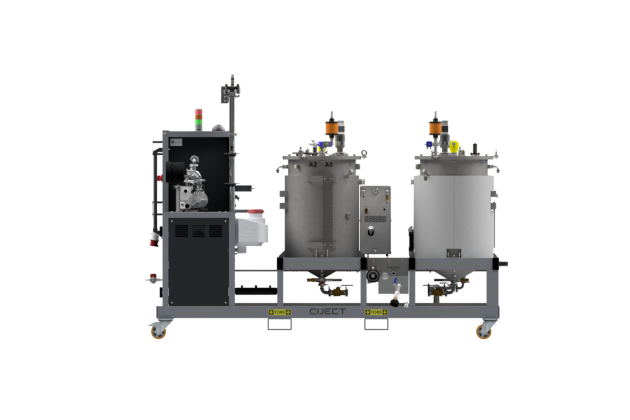

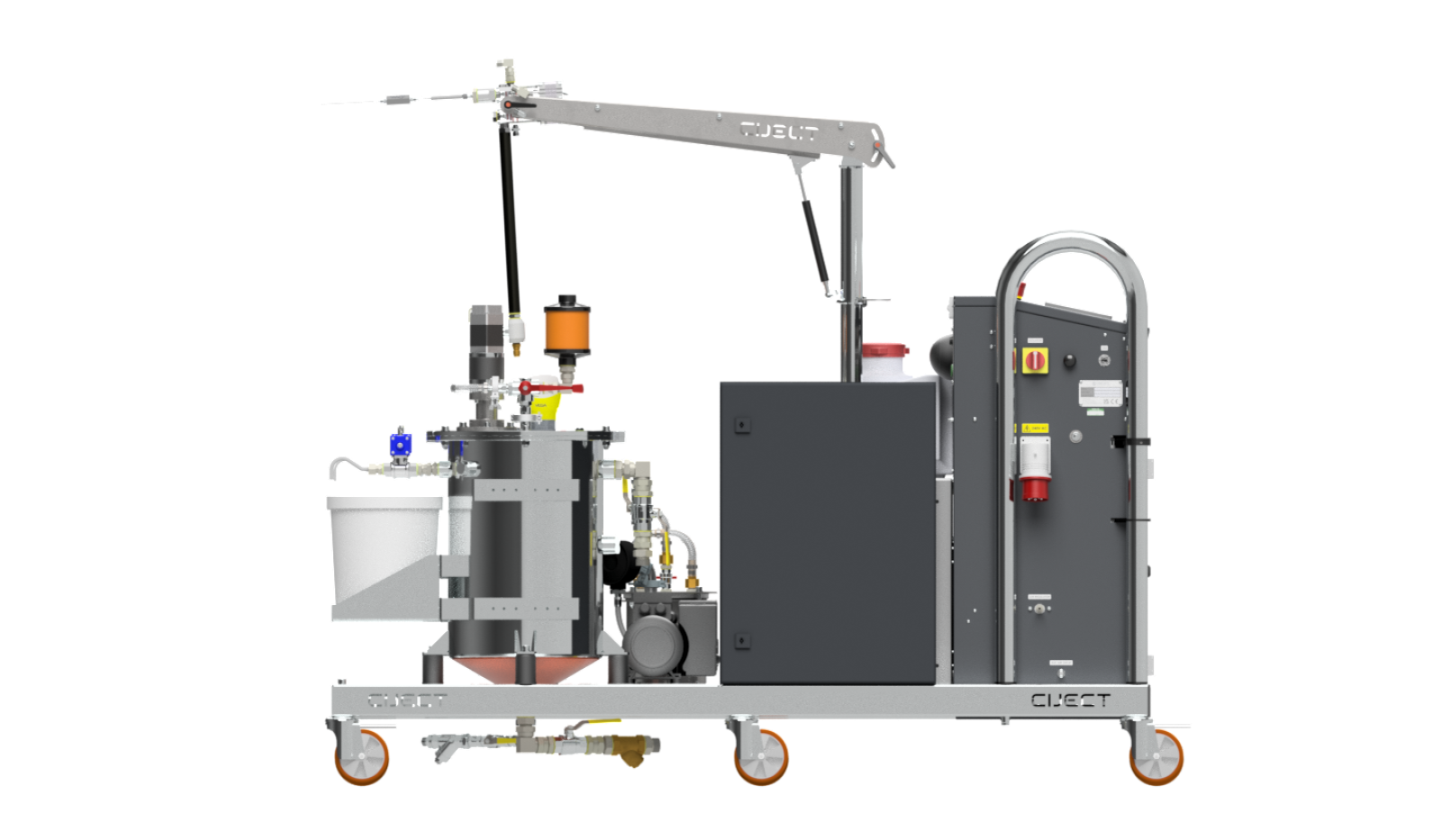

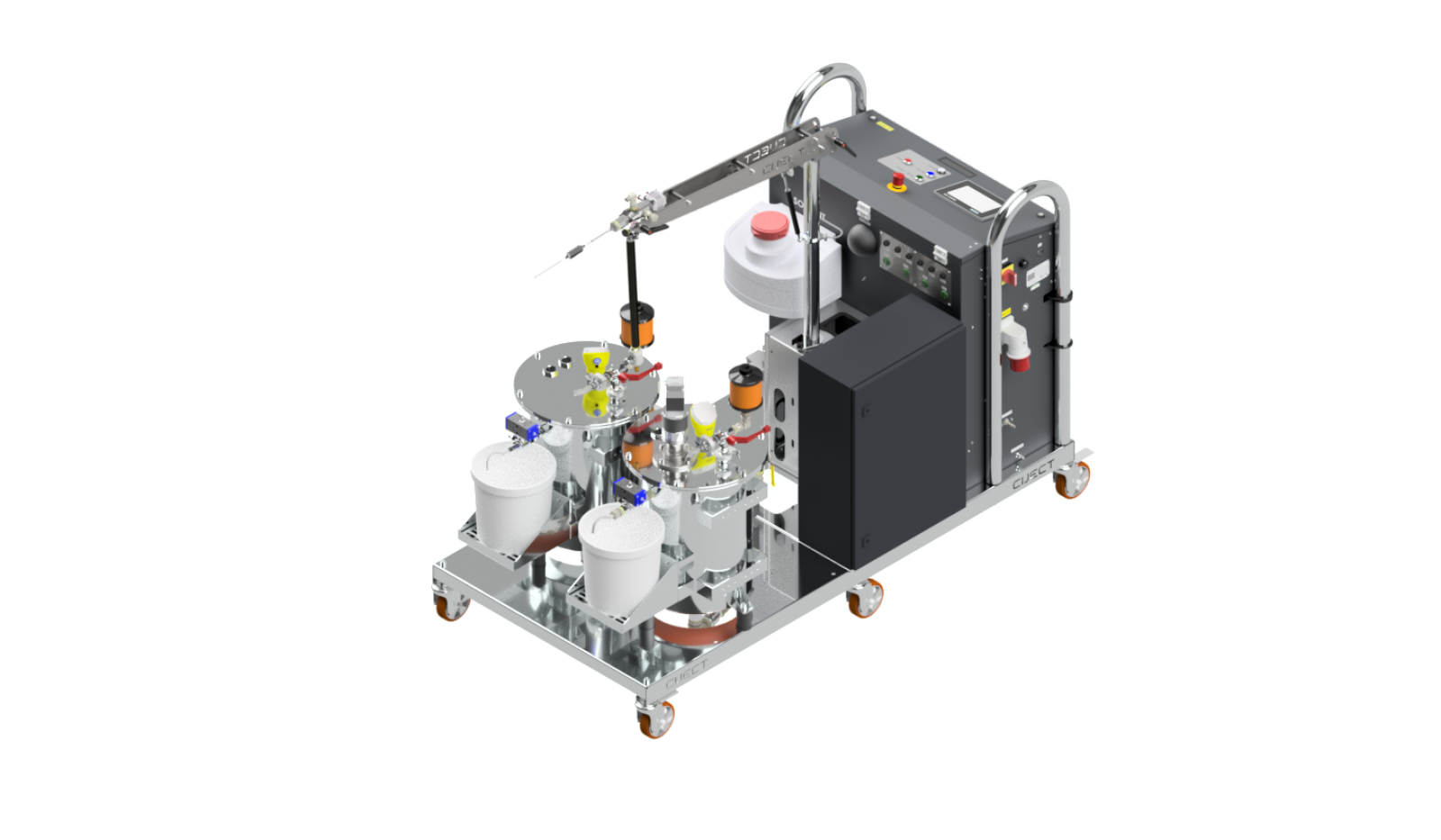

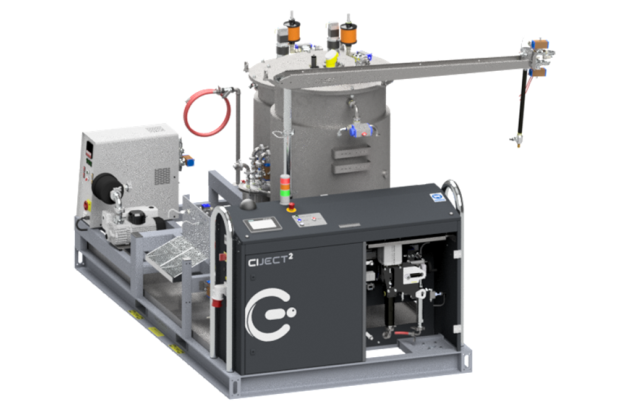

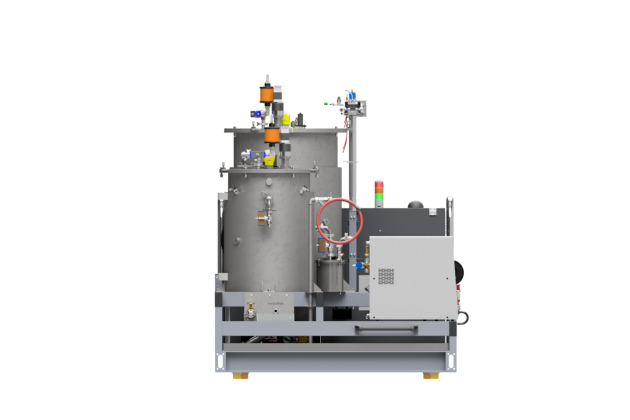

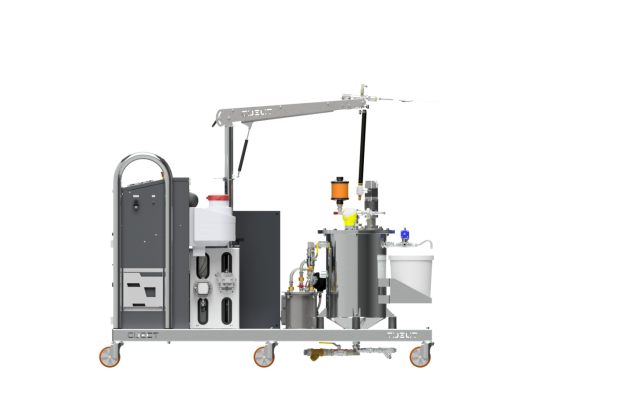

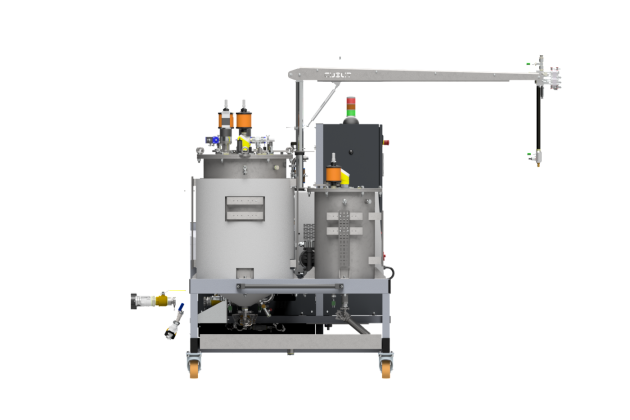

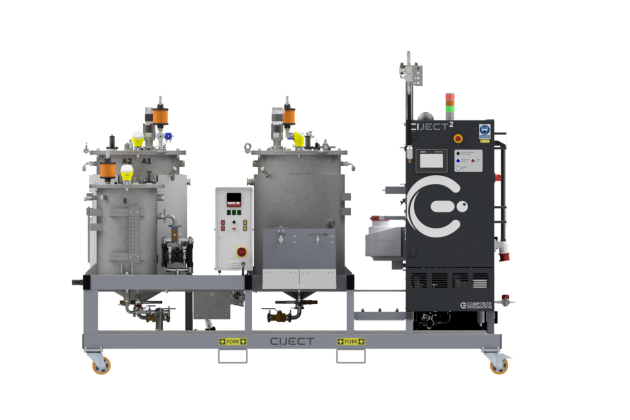

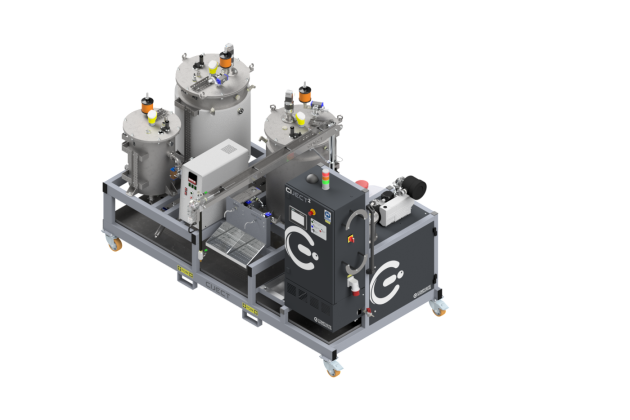

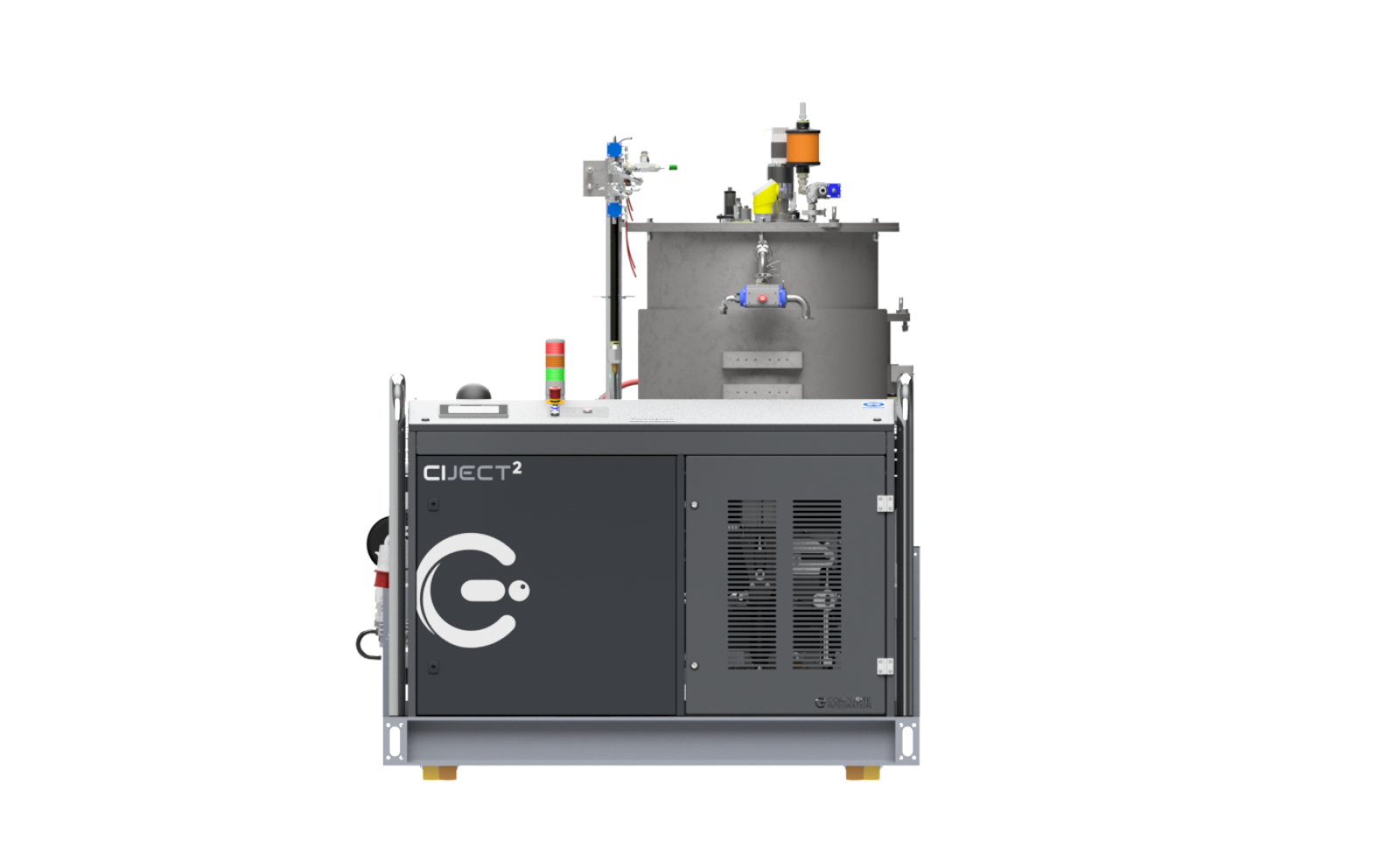

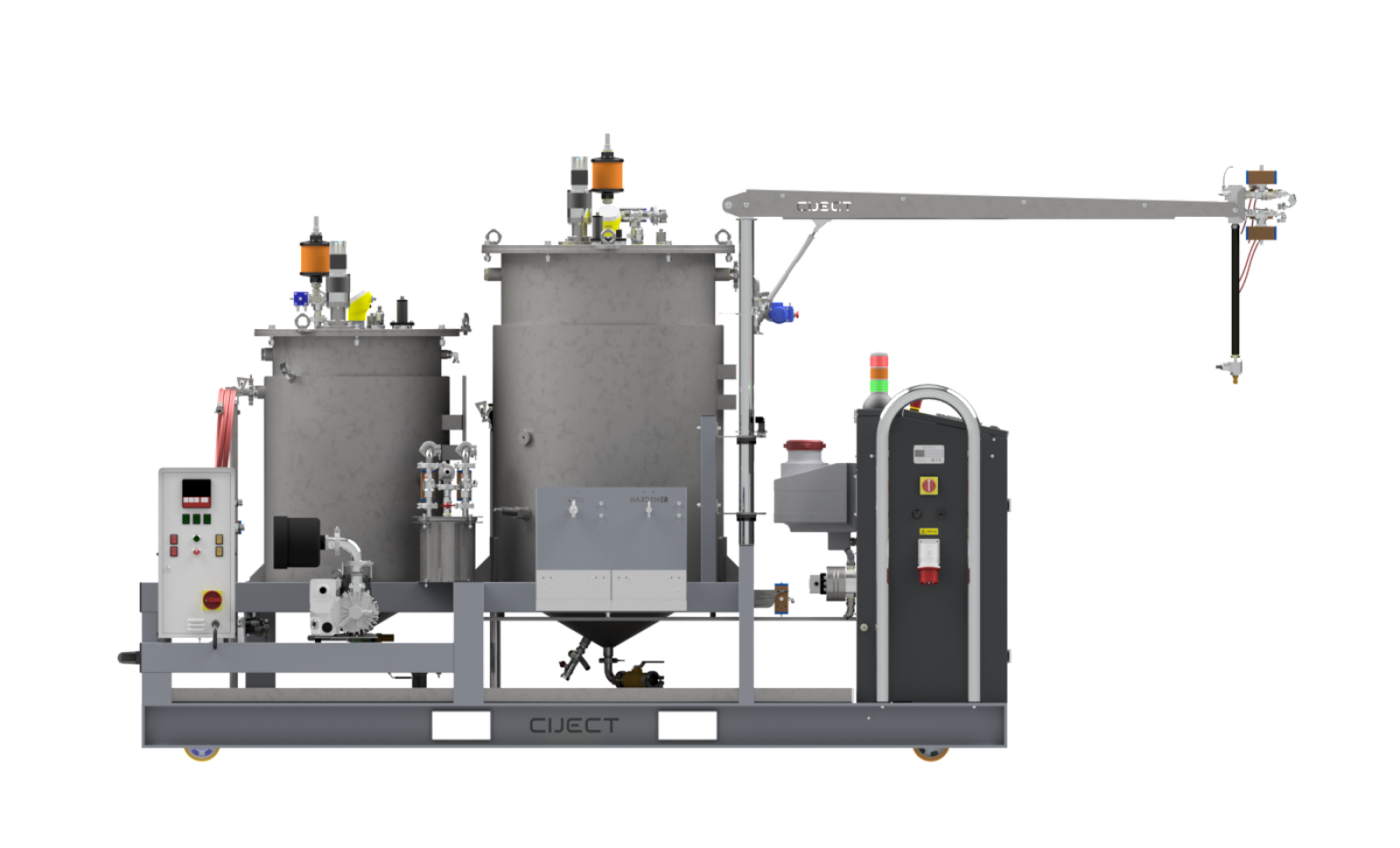

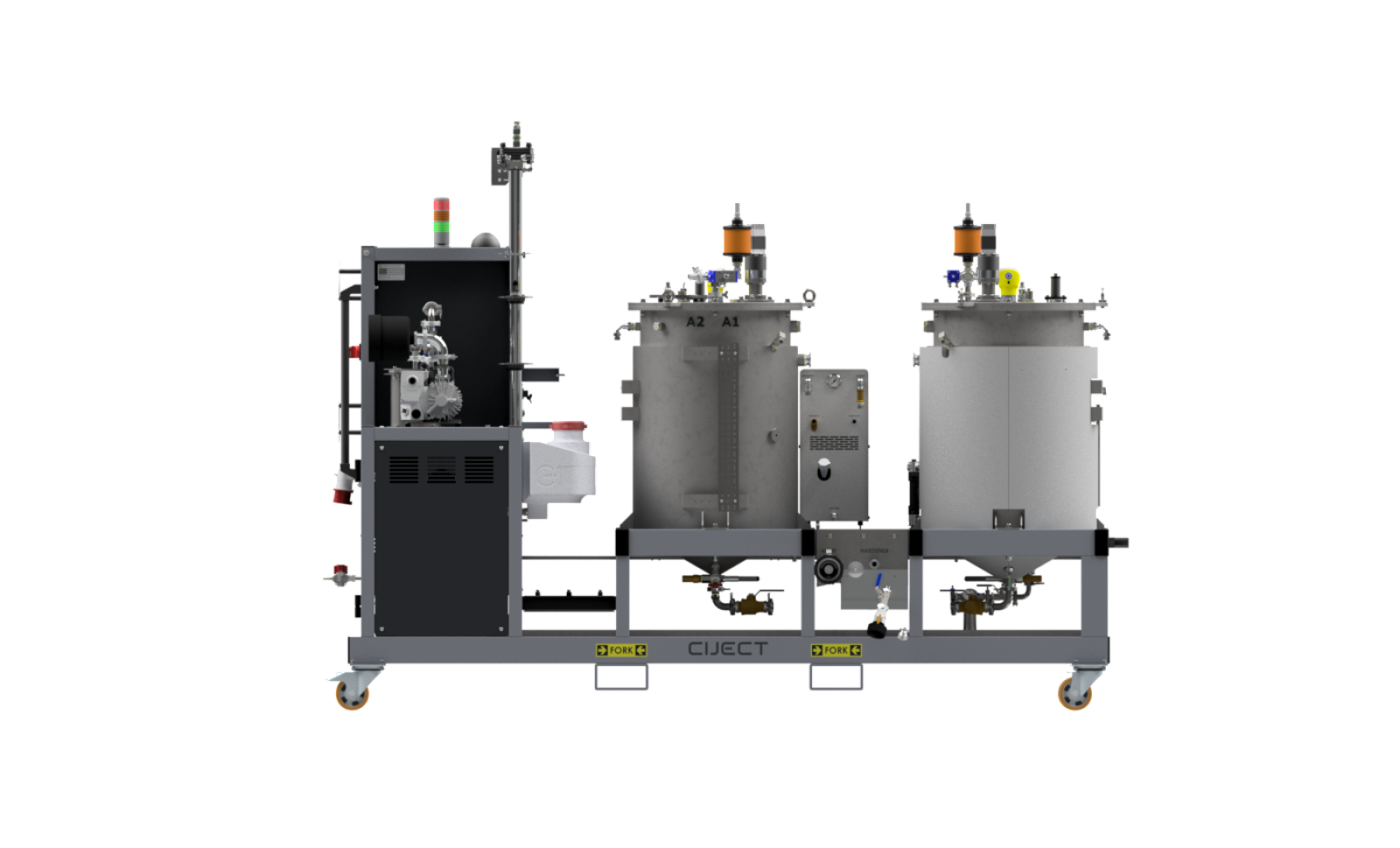

CIJECT 2 - integrated

Die CIJECT 2 mit integrierten Tanks ist eine hochentwickelte Injektionsanlage für Harz- und Härtersysteme. Sie basiert auf einer modularen Siemens-SPS mit Touchscreen-Bedienung und ermöglicht eine präzise Prozesssteuerung, Rezeptverwaltung, Datenerfassung und Integration zusätzlicher Überwachungsfunktionen. Die Anlage ist für saubere, effiziente und kontrollierte Injektionsprozesse ausgelegt und verfügt über integrierte Materialtanks, Vakuum-/Entgasungsfunktionen sowie umfangreiche Sensorik zur Prozessüberwachung.

Hauptmerkmale:

• Vollständig geschlossenes Maschinengehäuse mit kompletter Bedienersteuerung
• Mischleistung von ca. 0,1 kg bis 10 kg pro Minute, abhängig von der Harzviskosität
• Injektionsdruckbereich von -1 bis 9 bar
• Injektionsventil serienmäßig enthalten für einen sauberen und effizienten Prozess
• Anschluss von Werkzeuginnendrucksensoren möglich, um den Prozess über den Forminnendruck zu regeln
• Vollautomatisch öffnender und schließender Mischkopf
• Spülsystem mit geringem Volumen und hoher Strömungsgeschwindigkeit zur schnellen Reinigung mit minimalem Lösungsmittelverbrauch
• 20-Liter-Lösungsmitteltank ohne Druckbeaufschlagung
• Spezielles Härter-Überwachungssystem
• Katalysatorsystem mit Rücklauf-Absperrventil für zusätzliche Sicherheit
• Inline-Filter für Harz und Härter, reinigbar ohne Entfernen des Materialschlauchs
• Speziell entwickelte Harz- und Edelstahl-Härterpumpen für hohe Zuverlässigkeit und einfache Wartung
• Dichtungen mit getesteter Lebensdauer für mehr als 250.000 kg Harzdurchsatz

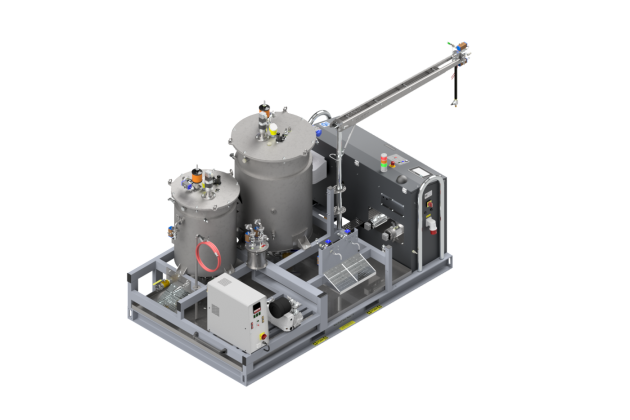

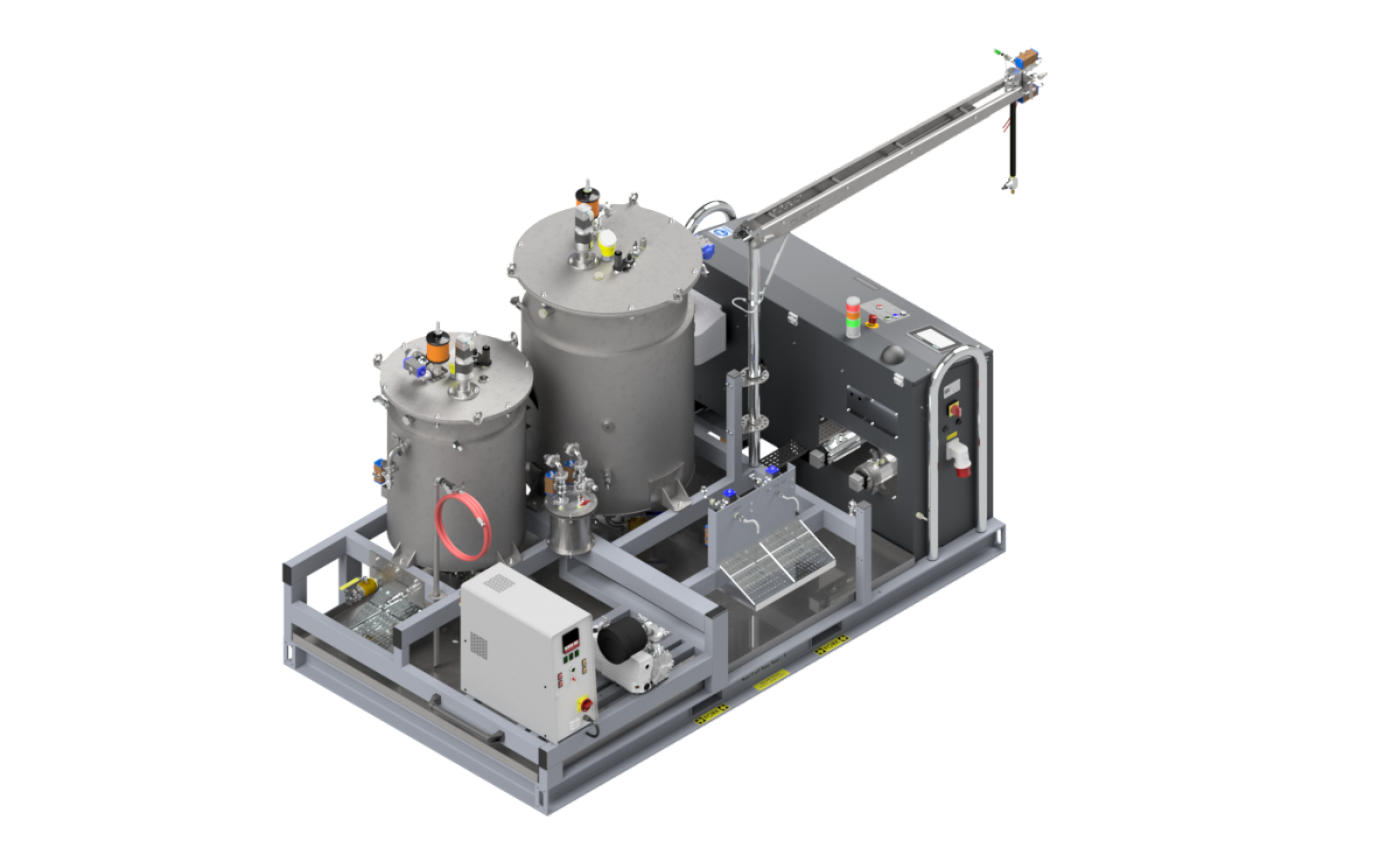

• Integrierte Doppeltanks mit 150 Liter und 50 Liter
• Tanks vakuumgeeignet bis 1 mbar absolut
• Tankausstattung mit verstärktem Flansch, Silikondeckeldichtung, konischem Boden und Temperaturüberwachung
• Optional bzw. integriert: Tankheizung, Rührwerk, Materialprobenahme, Mikrowellen-Füllstandsmessung, Vakuumpumpe und Entgasungsfunktionen

Steuerungsmerkmale:

• Industrielle modulare Siemens-SPS, Spannungsbereich 110–240 V
• 7-Zoll-Farb-HMI-Touchscreen mit 480 × 320 Pixeln und einstellbarer Helligkeit/Kontrast
• Datenaufzeichnung auf USB im CSV-Format
• Intelligentes Maschinenprogramm zur Vermeidung von Bedienfehlern, zum Beispiel kein Spülen während der Injektion
• Speicherung von über 100 Rezepten für Bedienprogramme
• Passwortschutz für Konfigurations- und Programmierseiten
• Programmeingabe für Injektionsvolumen, Injektionsdruck sowie Start- und Endanteil des Härters
• Betriebsprotokoll zur Aufzeichnung von Maschinenaktionen
• Anzeige durchschnittlicher Durchflussraten während der Injektion
• Automatische Rezirkulation mit programmierbaren Timern
• Automatisierte Spülsequenz
• Einstellbarer Spülalarm, falls keine Spülung durchgeführt wurde
• Einstellbare Maschinen-Stopp-/Stillstandswarnung
• Lösungsmittel-Füllstandssensor
• Harz- und Härter-Durchflussmesser
• Vakuumtest vor der Injektion
• IMPS-Eingangsmodul mit zwei Eingängen
• Softwaresteuerung für Entgasungsprozess und Vakuumüberwachung des Materialtanks
• Füllstandsüberwachung über Mikrowellensensor mit 4–20-mA-Ausgang zur Integration in die CIJECT-SPS
